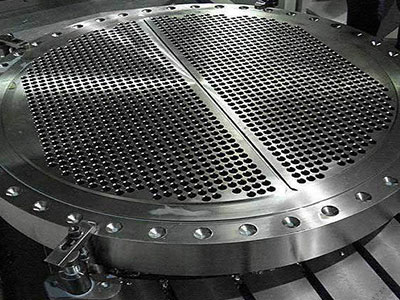

管板簡介

管板就是在圓形鋼板上鉆出比管子外徑一樣略大一些的孔，是換熱器中起到固定管子以及密封介質作用的圓鋼。將管子穿入焊住固定，起這樣作用的一種配件。

管板加工的精度，特別是管孔間距和管徑公差、垂直度、光潔度都較大地影響著以上所列化工設備的組裝和使用性能。

管板被廣泛應用于列管式換熱器、鍋爐、壓力容器、汽輪機、大型中央空調等行業。主要用于化工容器，諸如列管式換熱器、壓力容器、鍋爐、冷凝器、中央空調、蒸發器、海水淡化中，起支撐固定列管的作用，金屬的材質使其不僅具有很強的剛性，而且具有很大的熱傳導性能。

常用材質

碳鋼管板：ASTM A105,20#、Q235、16Mn、ASTM A350 LF1,LF2 CL1/CL2,LF3 CL1/CL2、ASTM A694 F42,F46,F48,F50,F52,F56,F60,F65,F70;

不銹鋼管板：ASTM A182 F304、304L、 F316、316L、1Cr18Ni9Ti、0Cr18Ni9Ti、321、18-8;

合金管板：ASTM A182 F1、 F5a、 F9、 F11、 F12、 F22、 F91、A182F12、A182F11、16MnR、Cr5Mo、12Cr1MoV、15CrMo、12Cr2Mo1、A335P22、St45.8/Ⅲ;

生產工藝

用于三、四類壓力容器的管板需要比較高的精度，傳統的孔加工方法是鉗工劃線，搖臂鉆打孔。隨著化工容器的大型化，管板的直徑也不斷增加，厚度也逐漸加厚，管板加工也引入數控技術，普遍使用數控鉆床引孔配合搖臂鉆做孔加工。利用加工中心做高效率高精度孔加工也漸漸被一些大型企業所接受。大型厚重管板在核電，海水淡化，和中央空調換熱器領域的需求呈現越來越大的趨勢。

檢測標準

在管板的檢測過程中，主要檢測指標是孔位，孔徑公差，孔內光潔度，有無毛刺，摳槽位置等等，對于雙管板，檢測過程中更加注重孔位，兩塊管板的孔位配合度是很重要的。一般用數控鉆床即可保證。相對于厚板，300mm以上的孔，孔的垂直度就很重要了，這些大直徑的厚板，需要更加精密的刀具和設備，特制的龍門加工中心的應用將會越來越普遍。

管板的腐蝕因素

1、介質成分和濃度：濃度的影響不一，例如在鹽酸中，一般濃度越大腐蝕越嚴重。碳鋼和不銹鋼在濃度為50%左右的硫酸中腐蝕較嚴重，而當濃度增加到60%以上時，腐蝕反而急劇下降;

2、雜質：有害雜質包括氯離子、硫離子、氰離子、氨離子等，這些雜質在某些情況下會引起嚴重腐蝕;

3、溫度：腐蝕是一種化學反應，溫度每提升 10℃，腐蝕速度約增加1~3倍，但也有例外;

4、ph值：一般ph值越小，金屬的腐蝕越大;(5)流速：多數情況下流速越大，腐蝕也越大。

管板的保護工藝

1、工具及設備：噴砂設備、保護用的帆布或塑料布、軟木塞、酒精或丙酮、刮刀、螺旋器、垃圾袋、手電鉆、工作電源、橡膠手套、安全帽、防護眼鏡、擦布、毛刷。

2、步驟第一步：打開冷凝器端蓋用吹風機和鼓風機吹干管子表面和里面的水，然后用軟木塞塞住管口并遮擋住翻邊，以確保噴砂處理時不損傷管口。

第二步：噴砂處理：在噴砂處理時用帆布和其它等遮擋一下，以免噴出的砂粒弄臟其它設備。噴砂時使用石英砂或金剛砂，它可以產生4密耳的表面而不會產生更多的灰塵，要一直打出基材金屬本色。噴砂完畢后將軟木塞取出。

第三步：溶液清洗：用丙酮把金屬表面的雜質及油污清洗干凈。

第四步：涂抹材料：先用高分子修復材料金屬修復材料把冷凝器管板內壁有坑的部位進行填平，以免在工作時水產生渦流，直至達到要求平面為準。然后把高分子流體保護材料均勻涂至整個被修復面。尤其注意面板與管子的接合處，以達到密封、堵漏的目的。

第五步：固化：按照材料的固化要求進行固化，固化完畢后即可投入生產運行

售后服務說明

1、我公司專業生產管板與折流板產品，在接收到客戶管板圖紙訂單后，嚴格按照圖紙生產，保證產品的質量與生產工期，需要來電咨詢洽談。

2、公司承諾凡是在本公司購買的管板可以7天無理由退換貨，15天換貨，一年的管板質保期。
